Seria NGF - Filtry sprężonego powietrza
Przepływ powietrza od 34 m³/h do 2549 m³/h
Ponieważ koszty energii nadal rosną na całym świecie, producenci urządzeń do uzdatniania powietrza stoją przed wyzwaniem projektowania sprzętu, który jest opłacalny, zapewnia optymalną wydajność i zużywa mniej energii.
BOprócz serii NGF posiadamy filtry wysokociśnieniowe (HP) i wysokotemperaturowe (HTA) w zakresie przepływu od 105 m³/h do 2200 m³/h.
Share

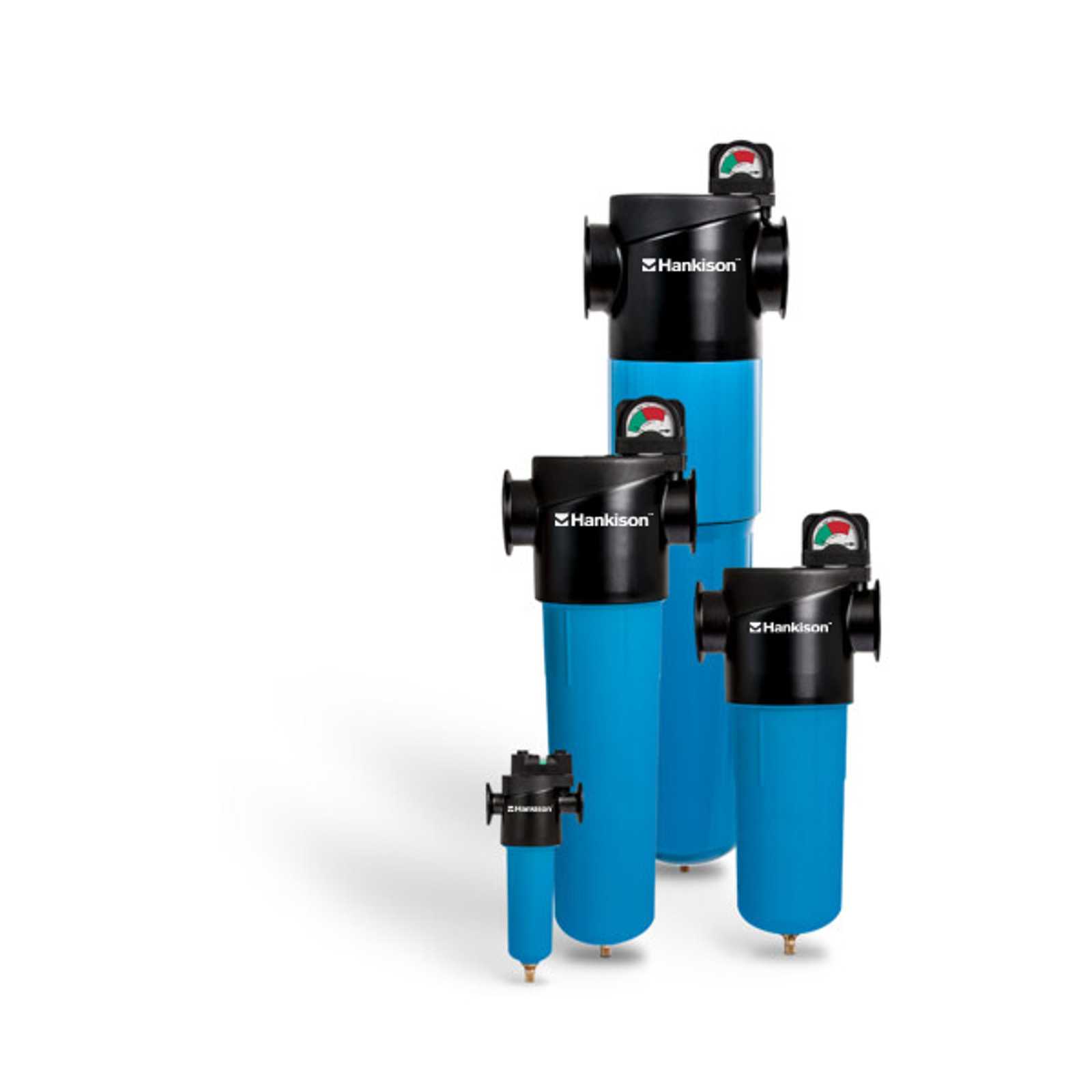

Seria filtrów nowej generacji firmy Hankison to rozwiązanie umożliwiające skuteczne usuwanie zanieczyszczeń z systemów sprężonego powietrza przy jednoczesnym oszczędzaniu energii. Seria NGF wykorzystuje zaawansowane technologicznie materiały filtracyjne i konstrukcję, aby zapewnić najwyższą jakość sprężonego powietrza i niskie koszty operacyjne. Każdy filtr jest testowany i oceniany, zapewniając certyfikowaną wydajność zgodnie z normami jakości powietrza ISO 8573-1.
Seria NGF jest również testowana zgodnie z normą ISO 12500. Wyniki testów zapewniają certyfikowane dane dotyczące wydajności w oparciu o zdefiniowane stężenia wyzwalające. Wybór Five Element Grades umożliwia zaprojektowanie systemu zapewniającego wymaganą jakość powietrza:
- Klasa SF - Separator cieczy luzem/Filtr Klasa PF - Filtr ogólnego zastosowania
- HF - Wysokowydajny gatunek filtra do usuwania oleju
- UF - filtr o bardzo wysokiej wydajności usuwania oleju
- CF - Filtr usuwający opary oleju
Filtry z serii NGF posiadają:

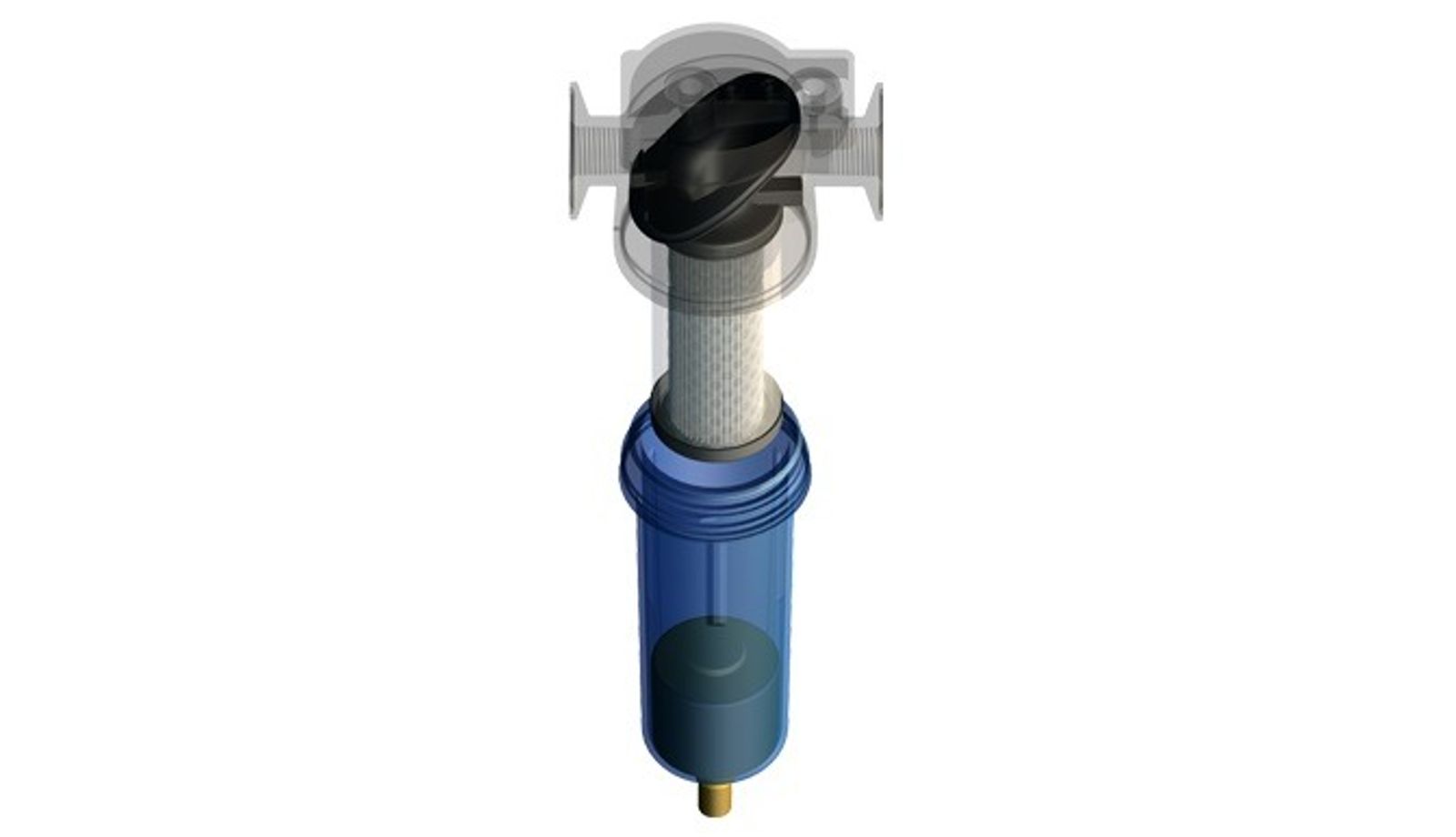

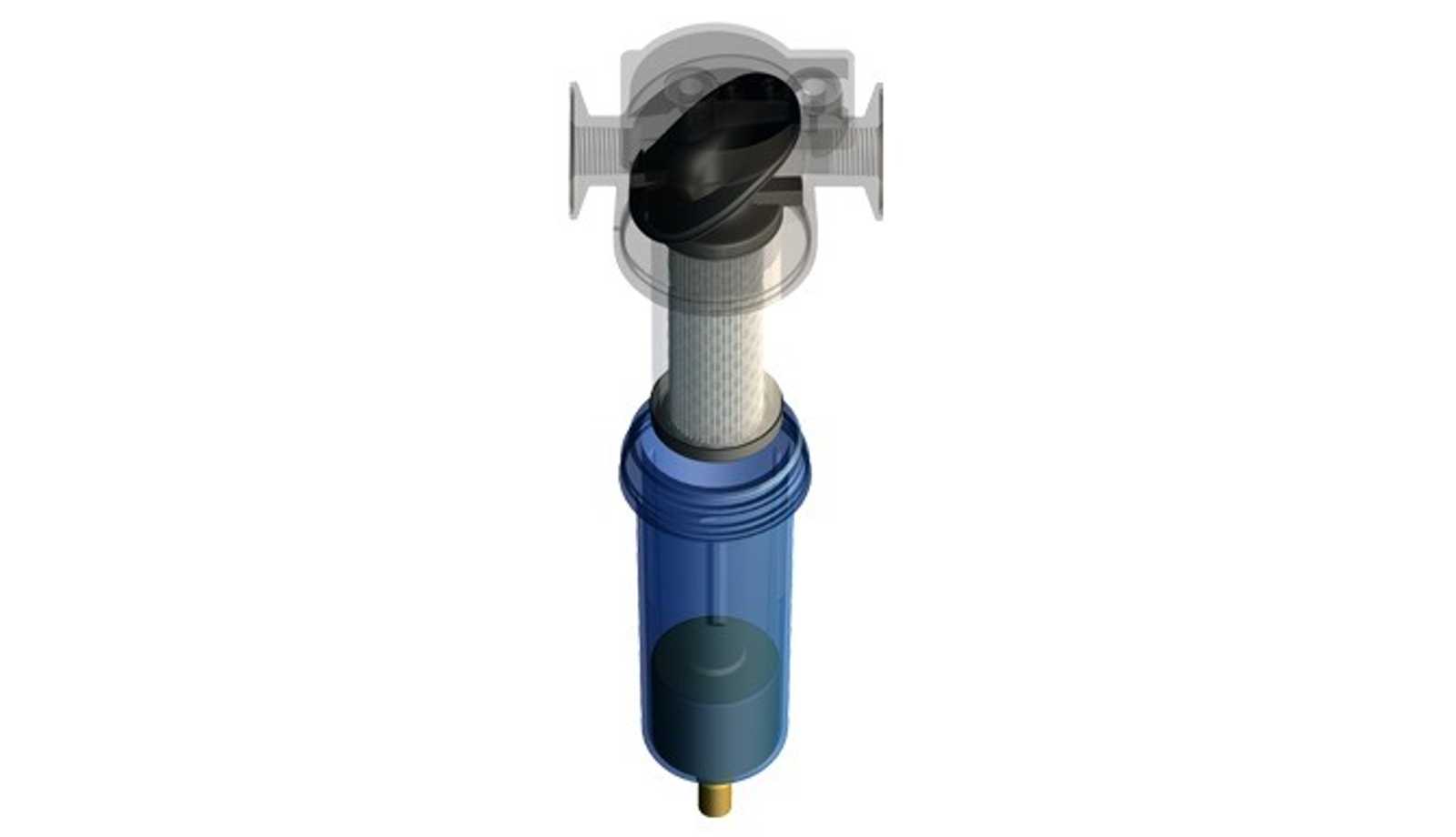

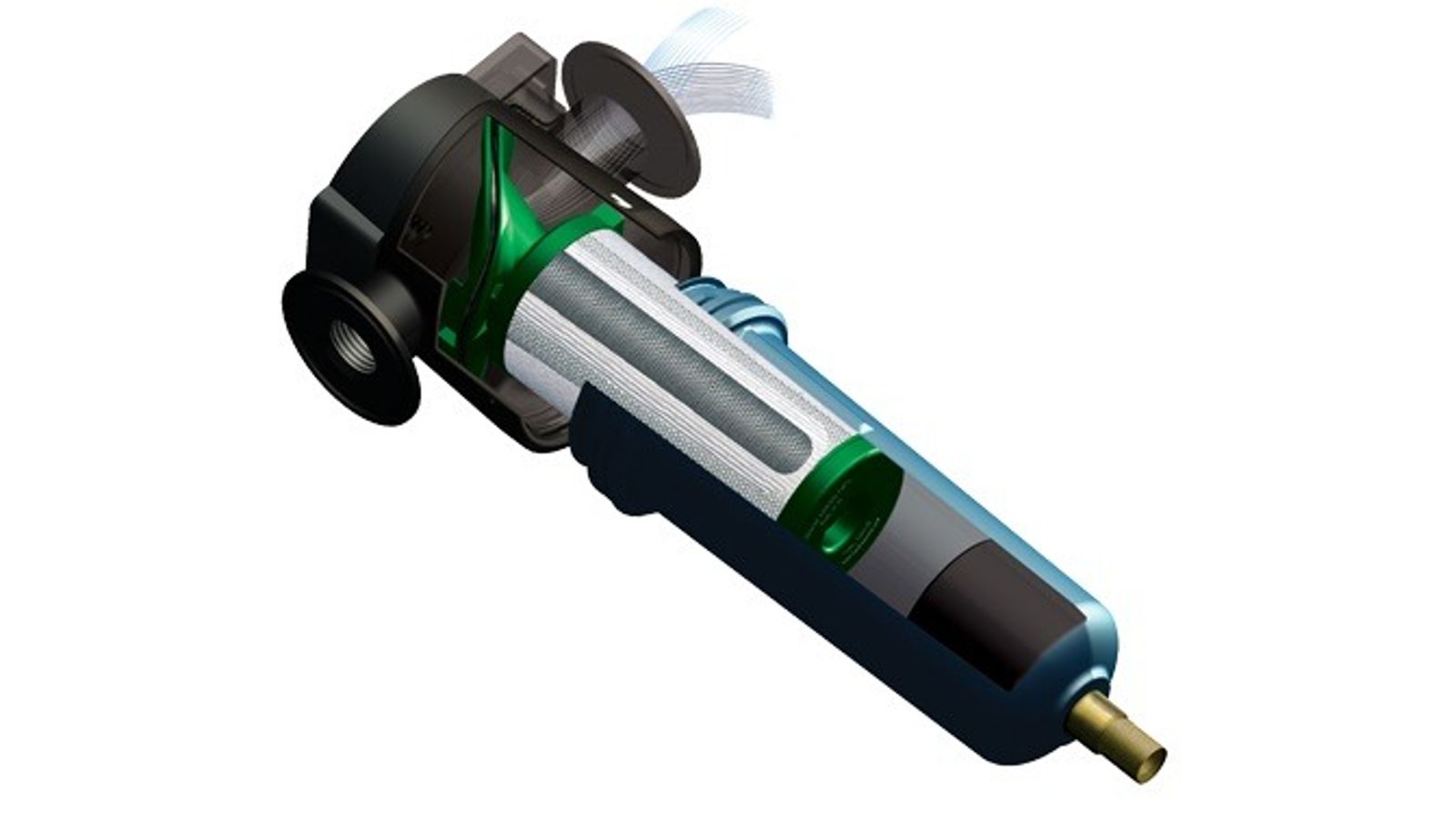

- Opatentowana konstrukcja elementu Venturi-Wave™ zapewnia wolne od turbulencji przejście sprężonego powietrza wchodzącego do elementu
- Wysokowydajne, plisowane nośniki z głębokim złożem

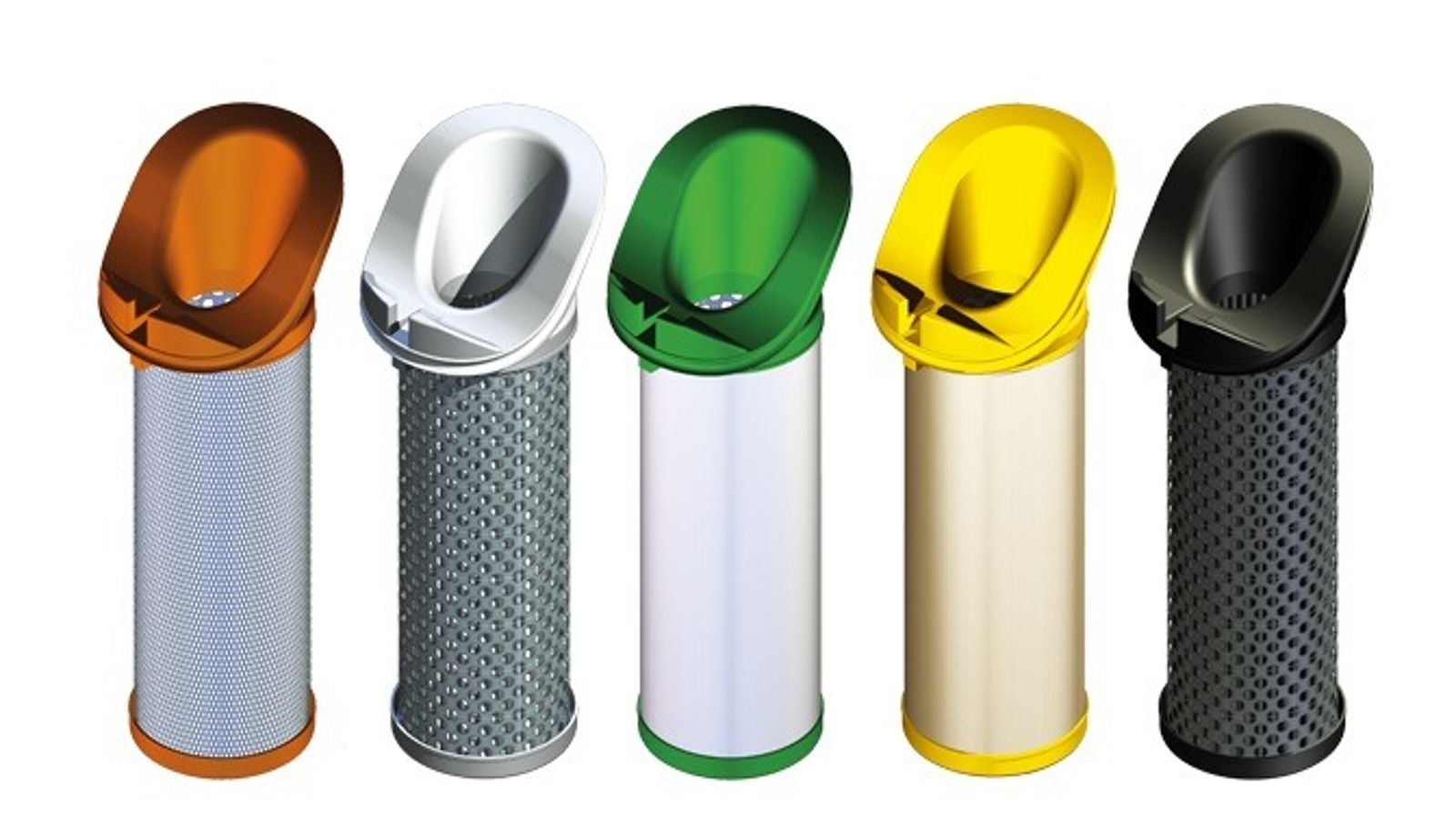

- Identyfikacja klasy wkładu za pomocą kolorowych zaślepek z nadrukowanym numerem części zamiennej oryginalnego wkładu filtracyjnego Hankison
- Wyprofilowana obudowa z kołnierzowymi przyłączami wlotu i wylotu dla łatwej instalacji
- Chromowane obudowy z odlewanego ciśnieniowo aluminium są pokryte poliestrowo-epoksydową powłoką proszkową zapewniającą odporność na korozję. Wewnętrznie żebrowana miska ułatwia odprowadzanie kondensatu

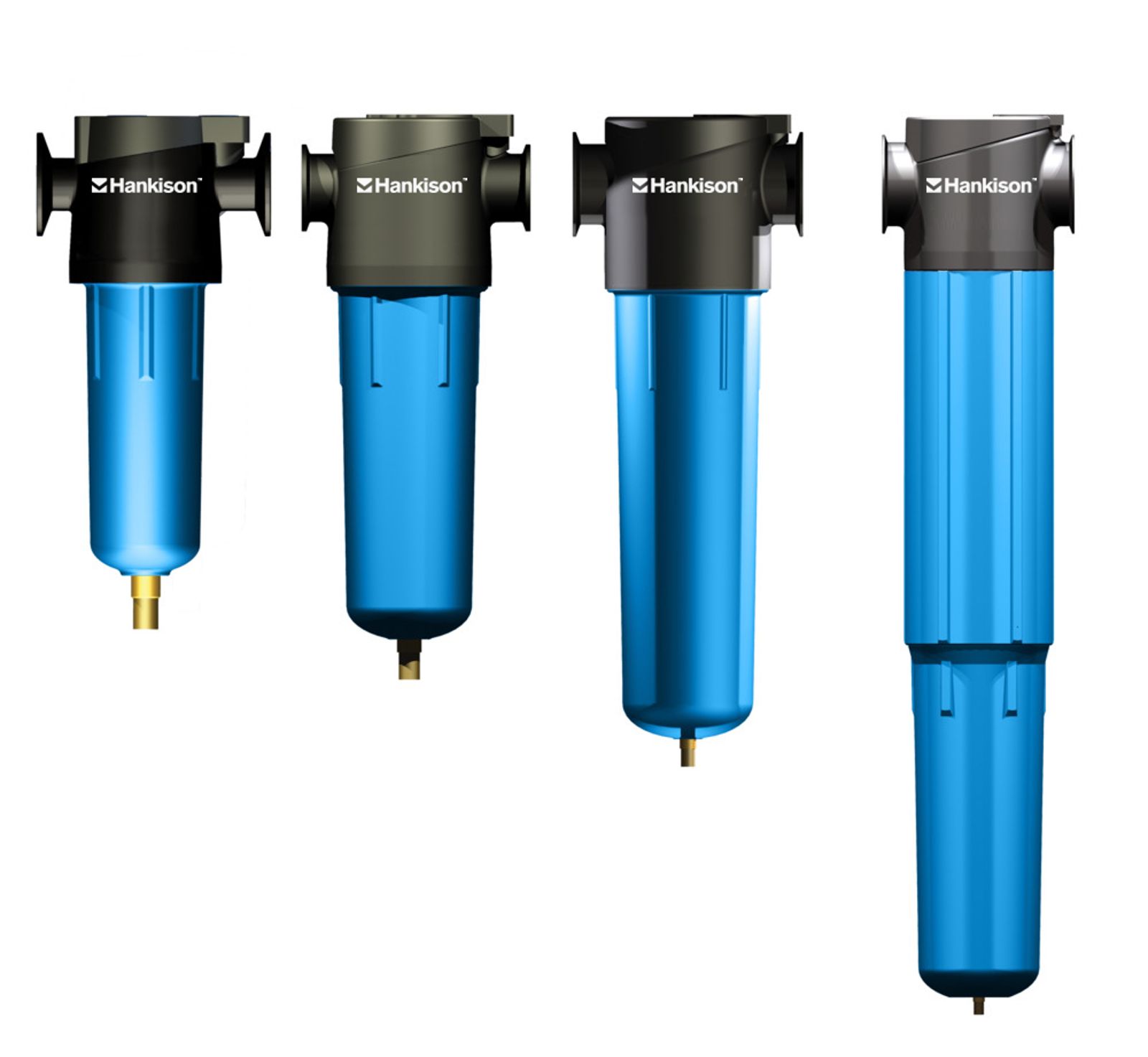

| Model | Wydajność @ 7 Bar(g) | Wlot/wylot Połączenia | |
|---|---|---|---|
| scfm | nm3/h | w. | |
| F02 | 20 | 34 | R 1/4" |
| F03 | 35 | 69 | R 3/8" |
| F04 | 50 | 85 | R 1/2" |
| F06 | 75 | 127 | R 3/4" |
| F07 | 103 | 175 | R 3/4" |
| F08 | 157 | 267 | R 1" |
| F10 | 257 | 437 | R 1 1/2" |
| F11 | 360 | 612 | R 1 1/2" |
| F12 | 401 | 681 | R 2" |
| F13 | 568 | 965 | R 2 1/2" |
| F14 | 775 | 1317 | R 2 1/2" |
| F15 | 1200 | 2039 | R 2 1/2" |
| F16 | 1200 | 2039 | R 3" |
| F17 | 1500 | 2549 | R 3" |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F02 | 4.5 | 8.1 | 6.8 | 4.0 | 1,8 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F03 | 4.5 | 8.1 | 6.8 | 4.0 | 1,8 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F04 | 4.5 | 9.9 | 8.5 | 4.0 | 1.9 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F06 | 5,2 | 10,3 | 8.7 | 5.0 | 3.1 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F07 | 5,2 | 10,3 | 8.7 | 5.0 | 3.1 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F08 | 5,2 | 12.8 | 11,7 | 5.0 | 3.5 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F10 | 7.9 | 13,3 | 10.9 | 7.0 | 8.4 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F11 | 7.9 | 17.1 | 14.7 | 7.0 | 9.9 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F12 | 7.9 | 22.3 | 19.9 | 7.0 | 11.6 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F13 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F14 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F15 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F15 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
| MODEL | DIMENSIONS (INCHES) | WEIGHT LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F17 | 9.1 | 42.7 | 39.4 | 8.0 | 41.3 |
F02
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F02 | 4.5 | 8.1 | 6.8 | 4.0 | 1,8 |
F03
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F03 | 4.5 | 8.1 | 6.8 | 4.0 | 1,8 |
F04
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F04 | 4.5 | 9.9 | 8.5 | 4.0 | 1.9 |
F06
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F06 | 5,2 | 10,3 | 8.7 | 5.0 | 3.1 |
F07
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F07 | 5,2 | 10,3 | 8.7 | 5.0 | 3.1 |
F08
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F08 | 5,2 | 12.8 | 11,7 | 5.0 | 3.5 |
F10
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F10 | 7.9 | 13,3 | 10.9 | 7.0 | 8.4 |
F11
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F11 | 7.9 | 17.1 | 14.7 | 7.0 | 9.9 |
F12
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F12 | 7.9 | 22.3 | 19.9 | 7.0 | 11.6 |
F13
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F13 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
F14
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F14 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
F15
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F15 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
F16
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F15 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
F17
| MODEL | DIMENSIONS (INCHES) | WEIGHT LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F17 | 9.1 | 42.7 | 39.4 | 8.0 | 41.3 |
Wydajność spadku ciśnienia
| MODEL | Opis filtra | Suchy △p | Nasycony △p |
|---|---|---|---|
| barg | barg | ||
| SF | Separator cieczy luzem/ | 0.06 | 0.07 |
| PF | Filtr ogólnego przeznaczenia | 0.04 | 0.10 |
| HF | Wysokowydajny filtr do usuwania oleju | 0.04 | 0.12 |
| UF | Ultra wysokowydajny filtr do usuwania oleju | 0.06 | 0.14 |
| CF | Filtr usuwający opary oleju | 0.07 | - |
Wydajność filtracji serii NGF
| Element | SF | PF | HF | UF | CF |
|---|---|---|---|---|---|
| Rozmiar retencji cząstek1 (zgodnie z ISO 12500-3) | 3.0 µm | 1.0 µm | 0.01 µm | 0.01 µm | 0.01 µm |
| Skuteczność usuwania cząstek (zgodnie z ISO 12500-3) | - | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
| Skuteczność usuwania oleju (zgodnie z ISO 12500-1) | 50% | 80% | 99.9+% | 99.9+% | - |
| Pozostała zawartość oleju2 (zgodnie z ISO 12500-1) | 5.0 mg/m3 | 2.0 mg/m3 | < 0.01 mg/m3 | < 0,001 mg/m3 | < 0,004 mg/m3 (w postaci oparów) |
1 Rozkład wielkości cząstek stałych 0,01 do 5,0 µm
2 Stężenie oleju na wlocie 10 mg/m3
Cechy
Seria filtrów nowej generacji firmy Hankison to rozwiązanie umożliwiające skuteczne usuwanie zanieczyszczeń z systemów sprężonego powietrza przy jednoczesnym oszczędzaniu energii. Seria NGF wykorzystuje zaawansowane technologicznie materiały filtracyjne i konstrukcję, aby zapewnić najwyższą jakość sprężonego powietrza i niskie koszty operacyjne. Każdy filtr jest testowany i oceniany, zapewniając certyfikowaną wydajność zgodnie z normami jakości powietrza ISO 8573-1.
Seria NGF jest również testowana zgodnie z normą ISO 12500. Wyniki testów zapewniają certyfikowane dane dotyczące wydajności w oparciu o zdefiniowane stężenia wyzwalające. Wybór Five Element Grades umożliwia zaprojektowanie systemu zapewniającego wymaganą jakość powietrza:
- Klasa SF - Separator cieczy luzem/Filtr Klasa PF - Filtr ogólnego zastosowania
- HF - Wysokowydajny gatunek filtra do usuwania oleju
- UF - filtr o bardzo wysokiej wydajności usuwania oleju
- CF - Filtr usuwający opary oleju
Filtry z serii NGF posiadają:
- Opatentowana konstrukcja elementu Venturi-Wave™ zapewnia wolne od turbulencji przejście sprężonego powietrza wchodzącego do elementu
- Wysokowydajne, plisowane nośniki z głębokim złożem
- Identyfikacja klasy wkładu za pomocą kolorowych zaślepek z nadrukowanym numerem części zamiennej oryginalnego wkładu filtracyjnego Hankison
- Wyprofilowana obudowa z kołnierzowymi przyłączami wlotu i wylotu dla łatwej instalacji
- Chromowane obudowy z odlewanego ciśnieniowo aluminium są pokryte poliestrowo-epoksydową powłoką proszkową zapewniającą odporność na korozję. Wewnętrznie żebrowana miska ułatwia odprowadzanie kondensatu
Specyfikacje
| Model | Wydajność @ 7 Bar(g) | Wlot/wylot Połączenia | |
|---|---|---|---|
| scfm | nm3/h | w. | |
| F02 | 20 | 34 | R 1/4" |
| F03 | 35 | 69 | R 3/8" |
| F04 | 50 | 85 | R 1/2" |
| F06 | 75 | 127 | R 3/4" |
| F07 | 103 | 175 | R 3/4" |
| F08 | 157 | 267 | R 1" |
| F10 | 257 | 437 | R 1 1/2" |
| F11 | 360 | 612 | R 1 1/2" |
| F12 | 401 | 681 | R 2" |
| F13 | 568 | 965 | R 2 1/2" |
| F14 | 775 | 1317 | R 2 1/2" |
| F15 | 1200 | 2039 | R 2 1/2" |
| F16 | 1200 | 2039 | R 3" |
| F17 | 1500 | 2549 | R 3" |
Wymiary
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F02 | 4.5 | 8.1 | 6.8 | 4.0 | 1,8 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F03 | 4.5 | 8.1 | 6.8 | 4.0 | 1,8 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F04 | 4.5 | 9.9 | 8.5 | 4.0 | 1.9 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F06 | 5,2 | 10,3 | 8.7 | 5.0 | 3.1 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F07 | 5,2 | 10,3 | 8.7 | 5.0 | 3.1 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F08 | 5,2 | 12.8 | 11,7 | 5.0 | 3.5 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F10 | 7.9 | 13,3 | 10.9 | 7.0 | 8.4 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F11 | 7.9 | 17.1 | 14.7 | 7.0 | 9.9 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F12 | 7.9 | 22.3 | 19.9 | 7.0 | 11.6 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F13 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F14 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F15 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F15 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
| MODEL | DIMENSIONS (INCHES) | WEIGHT LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F17 | 9.1 | 42.7 | 39.4 | 8.0 | 41.3 |
F02
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F02 | 4.5 | 8.1 | 6.8 | 4.0 | 1,8 |
F03
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F03 | 4.5 | 8.1 | 6.8 | 4.0 | 1,8 |
F04
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F04 | 4.5 | 9.9 | 8.5 | 4.0 | 1.9 |
F06
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F06 | 5,2 | 10,3 | 8.7 | 5.0 | 3.1 |
F07
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F07 | 5,2 | 10,3 | 8.7 | 5.0 | 3.1 |
F08
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F08 | 5,2 | 12.8 | 11,7 | 5.0 | 3.5 |
F10
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F10 | 7.9 | 13,3 | 10.9 | 7.0 | 8.4 |
F11
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F11 | 7.9 | 17.1 | 14.7 | 7.0 | 9.9 |
F12
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F12 | 7.9 | 22.3 | 19.9 | 7.0 | 11.6 |
F13
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F13 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
F14
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F14 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
F15
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F15 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
F16
| MODEL | WYMIARY (CALE) | WAGA LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F15 | 9.1 | 24,9 | 21,7 | 8,0 | 18.6 |
F17
| MODEL | DIMENSIONS (INCHES) | WEIGHT LBS | |||
|---|---|---|---|---|---|
| A | B | C | D | ||
| F17 | 9.1 | 42.7 | 39.4 | 8.0 | 41.3 |
Wydajność
Wydajność spadku ciśnienia
| MODEL | Opis filtra | Suchy △p | Nasycony △p |
|---|---|---|---|
| barg | barg | ||
| SF | Separator cieczy luzem/ | 0.06 | 0.07 |
| PF | Filtr ogólnego przeznaczenia | 0.04 | 0.10 |
| HF | Wysokowydajny filtr do usuwania oleju | 0.04 | 0.12 |
| UF | Ultra wysokowydajny filtr do usuwania oleju | 0.06 | 0.14 |
| CF | Filtr usuwający opary oleju | 0.07 | - |
Wydajność filtracji serii NGF
| Element | SF | PF | HF | UF | CF |
|---|---|---|---|---|---|
| Rozmiar retencji cząstek1 (zgodnie z ISO 12500-3) | 3.0 µm | 1.0 µm | 0.01 µm | 0.01 µm | 0.01 µm |
| Skuteczność usuwania cząstek (zgodnie z ISO 12500-3) | - | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
| Skuteczność usuwania oleju (zgodnie z ISO 12500-1) | 50% | 80% | 99.9+% | 99.9+% | - |
| Pozostała zawartość oleju2 (zgodnie z ISO 12500-1) | 5.0 mg/m3 | 2.0 mg/m3 | < 0.01 mg/m3 | < 0,001 mg/m3 | < 0,004 mg/m3 (w postaci oparów) |
1 Rozkład wielkości cząstek stałych 0,01 do 5,0 µm
2 Stężenie oleju na wlocie 10 mg/m3
