Technologie des sécheurs d'air comprimé à membrane
Découvrez le fonctionnement des sécheurs d'air comprimé à membrane
Principe de fonctionnement du sécheur d'air à membrane
Les sécheurs à membrane conviennent particulièrement bien comme sécheurs au point d'utilisation ou dans les zones où il n'y a pas d'alimentation électrique disponible. Dans cet article, nous expliquons le principe de fonctionnement des sécheurs d'air à membrane. Ces sécheurs utilisent une petite quantité d'air comprimé comme air de purge. La quantité d'air de purge dépend, entre autres, du point de rosée souhaité. Dans la série HMM, le faisceau de membranes est placé dans un boîtier résistant à la pression. Cette construction offre la possibilité d'interrompre le flux d'air de purge au moyen d'une électrovanne montée en option, qui peut être commandée à partir du contact marche-arrêt du compresseur.

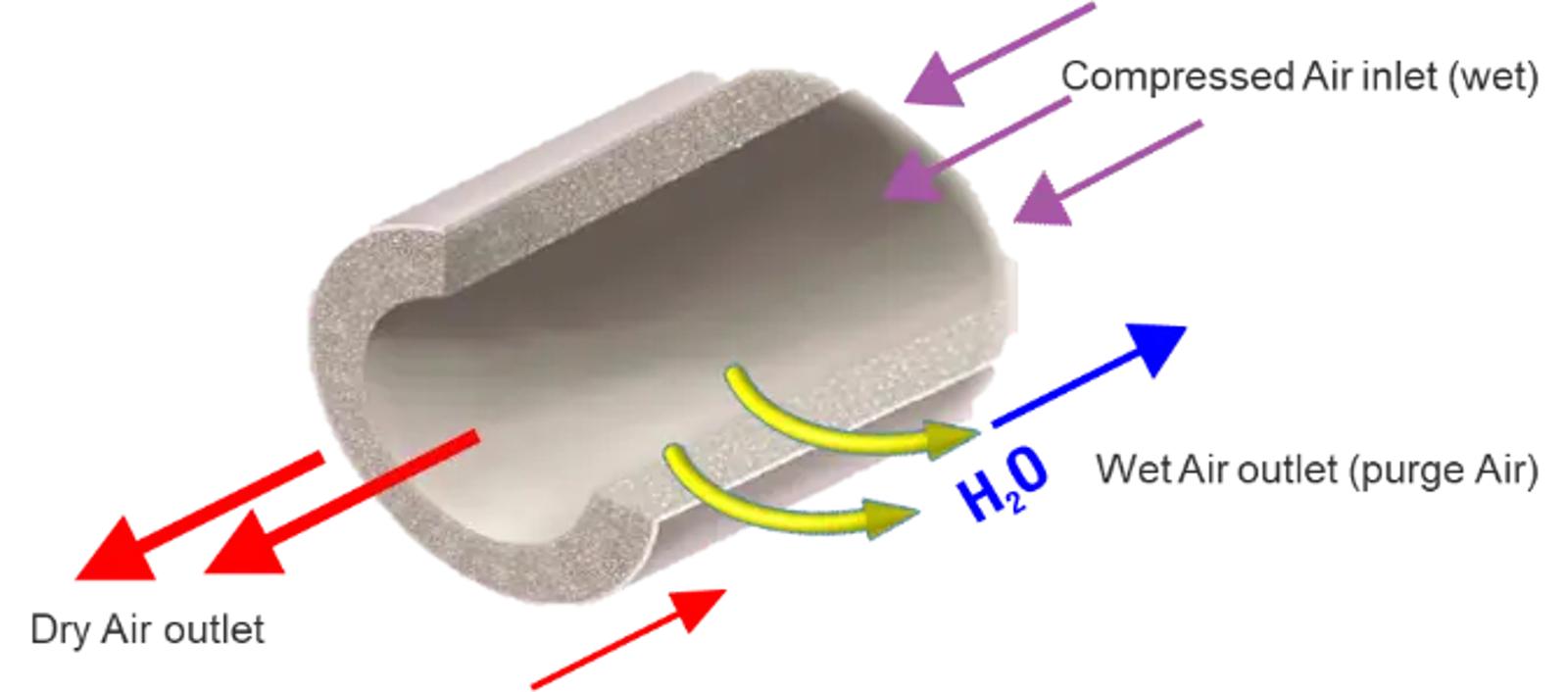

Les sécheurs à membrane éliminent l'eau en suspension dans l'air comprimé à l'aide d'une membrane à perméabilité sélective. Cette membrane de séparation est composée de microtubules qui retiennent l'eau lorsque l'air circule à travers eux :
Un flux d'air comprimé "humide" passe à travers la membrane, ce qui entraîne une rétention d'eau, tandis qu'un flux d'air "sec" sort par une sortie située de l'autre côté du sécheur à membrane :
La vapeur d'eau se diffuse à travers la membrane sous l'effet de pressions partielles différentes et est évacuée par une sortie d'air humide. Cet air de purge - saturé de vapeur d'eau - est dispersé librement dans l'environnement, sans bruit et sans nécessité de gestion des condensats.
Consommation d'air de purge typique en fonction du point de rosée des sécheurs à membrane
| Point de rosée sous pression °C | 3 | -10 | -20 | -40 |
| Consommation d'air de purge appr.% | 15 | 17 | 22 | 24 |
La technologie de séchage de l'air par membrane est une excellente alternative aux sécheurs par réfrigération et par adsorption. Ces sécheurs peuvent être sélectionnés indépendamment du point de rosée souhaité et ne nécessitent aucun entretien. Pour protéger la surface délicate de la membrane, il est nécessaire de filtrer les particules et les huiles fines. Les combinaisons de filtres appropriées sont disponibles dans notre programme de filtres Hankison :
Applications typiques des sécheurs d'air comprimé à membrane
- Air de contrôle et d'instrumentation pour les installations extérieures
- Ventilation des armoires électriques
- Applications de laboratoire nécessitant de faibles débits
- Applications antidéflagrantes
- Alimentation en air pour les roulements purgés (Tables tournantes)
- Installations au point d'utilisation
Critères de choix des sécheurs d'air comprimé à membrane
- Petits débits en combinaison avec des points de rosée à haute pression
- Aucune alimentation électrique n'est disponible
- Application à l'épreuve des explosions en combinaison avec un faible investissement en capital
- Fiabilité (pas de pièces rotatives)
