Technologie der Membran-Lufttrockner
Funktionsprinzip von Membranlufttrocknern

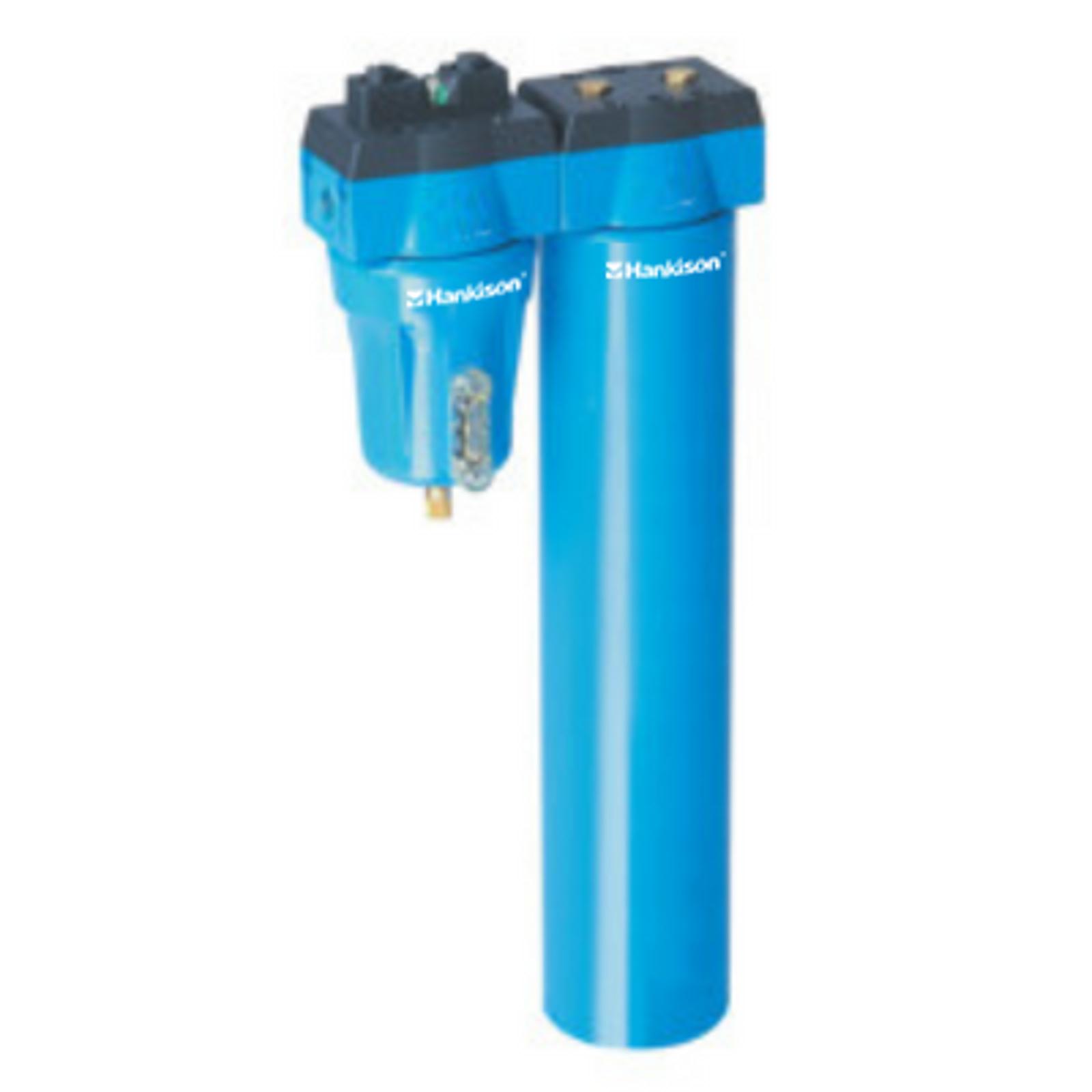

Membrantrockner eignen sich besonders für den Einsatz am Ort des Geschehens oder in Bereichen, in denen kein Stromanschluss vorhanden ist. Bei Membrantrocknern wird eine kleine Menge Druckluft als Spülluft verwendet. Die Menge der Spülluft hängt u.a. vom gewünschten Drucktaupunkt ab. Bei der HMM-Serie befindet sich das Membranbündel in einem druckfesten Gehäuse. Diese Konstruktion bietet die Möglichkeit, den Spülluftstrom mittels eines optional montierten Magnetventils zu unterbrechen, das über den Ein-Aus-Kontakt des Kompressors betätigt werden kann.

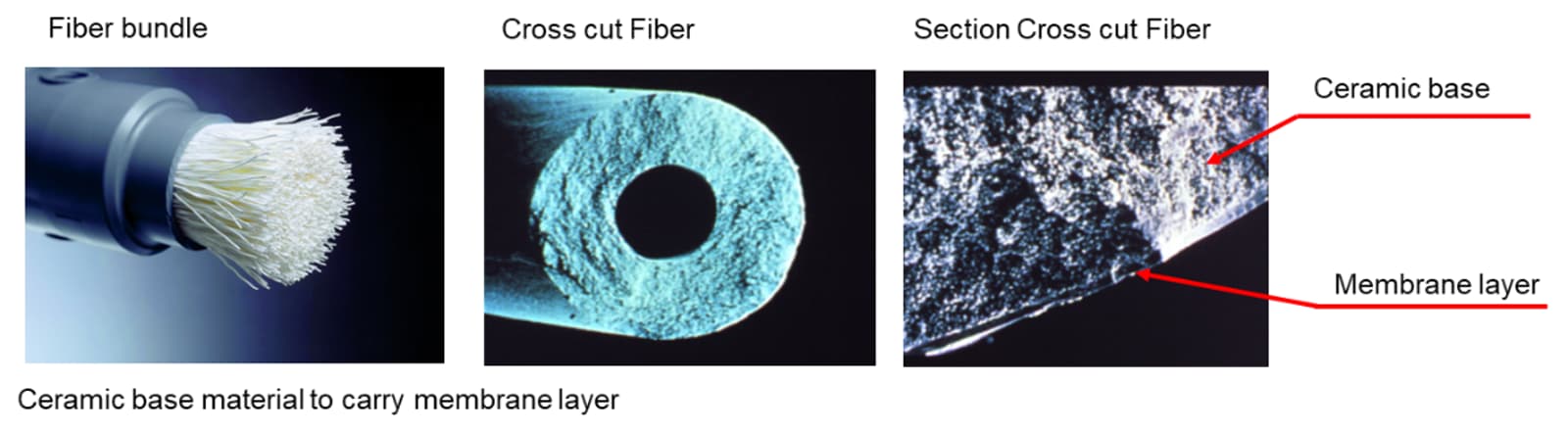

Membrantrockner beseitigen das in der Druckluft suspendierte Wasser mithilfe einer selektiv durchlässigen Membran. Diese Trennmembran besteht aus Mikrotubuli, die Wasser zurückhalten, wenn Luft durch sie zirkuliert:

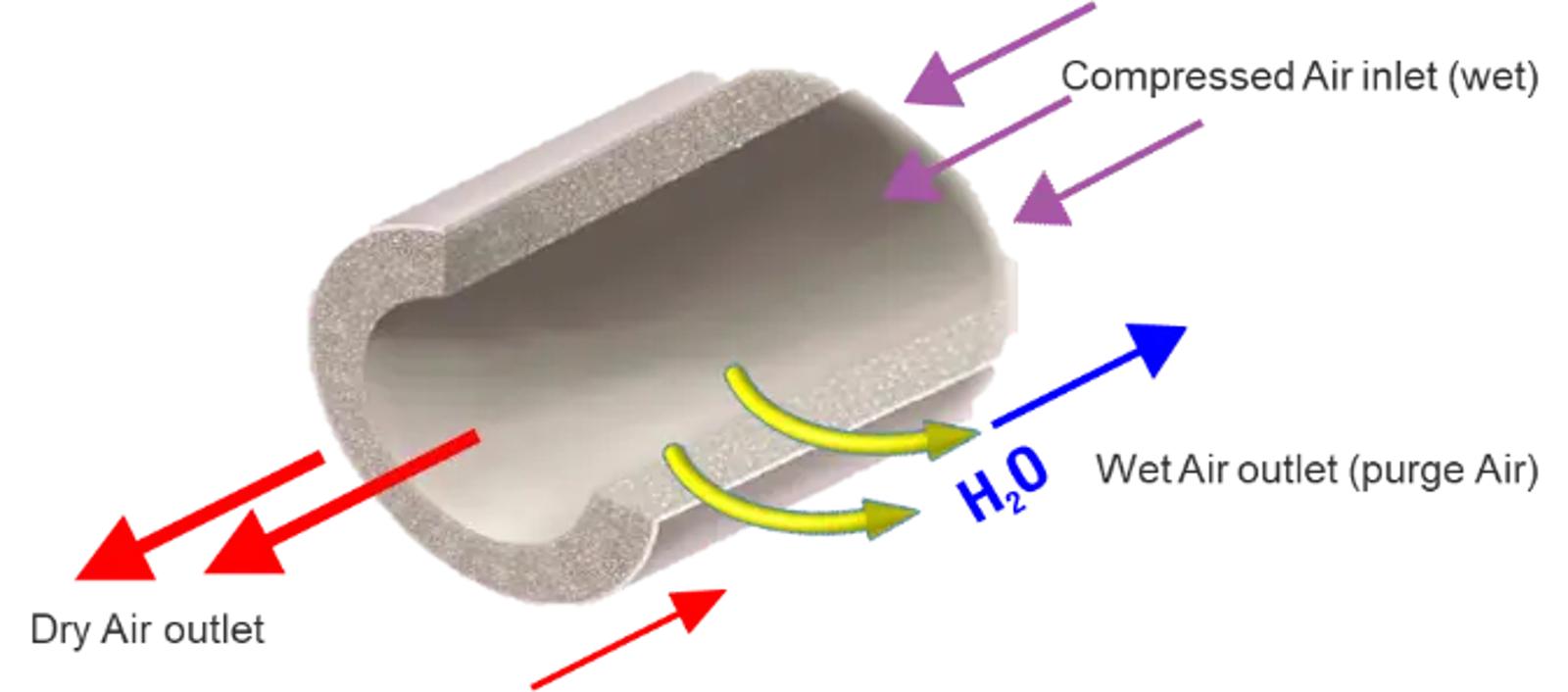

Ein Strom "nasser" Druckluft wird durch die Membran geleitet, was zur Wasserrückhaltung führt, während ein "trockener" Luftstrom aus einem Auslass auf der anderen Seite des Membrantrockners austritt:
Wasserdampf diffundiert aufgrund des unterschiedlichen Partialdrucks durch die Membran und wird durch den Nassluftauslass nach außen geleitet. Diese mit Wasserdampf gesättigte Spülluft verteilt sich frei in der Umgebung, ohne Lärm und ohne die Notwendigkeit eines Kondensatmanagements.
Typischer Spülluftverbrauch im Vergleich zum Drucktaupunkt von Membrantrocknern
| Drucktaupunkt °C | 3 | -10 | -20 | -40 |
| spülen Luftverbrauch ca.% | 15 | 17 | 22 | 24 |

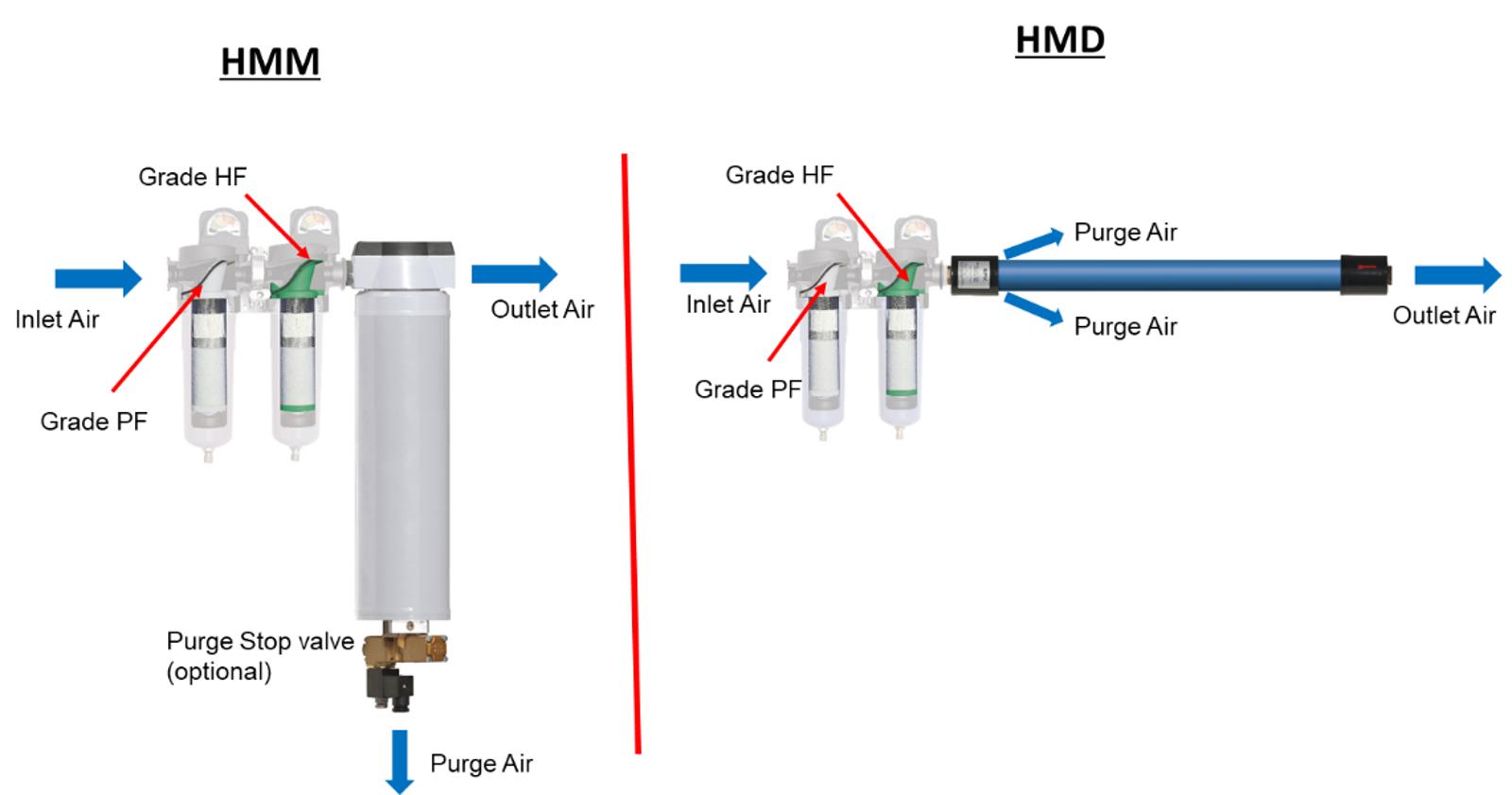

Die Membran-Lufttrocknungstechnologie ist eine hervorragende Alternative zu Kältemittel- und Adsorptionstrocknern. Diese Trockner können unabhängig vom gewünschten Drucktaupunkt gewählt werden und benötigen keine Wartung. Um die empfindliche Membranoberfläche zu schützen, ist eine Partikel- und Ölfeinfiltration erforderlich. Die entsprechenden Filterkombinationen finden Sie in unserem Hankison-Filterprogramm:
Typische Anwendungen von Membran-Drucklufttrocknern
- Steuer - und Instrumentenluft für Außenanlagen
- Belüftung in elektrischen Schaltschränken
- Laboranwendungen, bei denen kleine Durchflüsse benötigt werden
- Ex -geschützte Anwendungen
- Luftzufuhr für gespülte Lager (Drehtische)
- Installationen an der Verwendungsstelle
Kriterien für die Auswahl von Membran-Drucklufttrocknern
- Kleine Durchflüsse in Kombination mit hochwertigen Drucktaupunkten
- Keine elektrische Versorgung vorhanden
- Ex-geschützte Anwendung in Kombination mit geringem Kapitaleinsatz
- Verlässlichkeit (keine rotierenden Teile)
